Осредняющая напорная трубка — это современная альтернатива традиционным диафрагмам, которая сочетает точность измерения расхода с минимальными эксплуатационными затратами.
КТМ Дельтапаскаль от НПП «КуйбышевТелеком-Метрология» обеспечивает экономию электроэнергии до 90% за счёт сверхнизких потерь давления.
КТМ Дельтапаскаль имеет подтверждённую российскую локализацию по ПП № 719 и №878. С точностью ±0,5% и межповерочным интервалом 48 месяцев, прибор оптимально подходит для коммерческого учёта газа, пара и жидкостей на промышленных объектах любого масштаба.
Принцип работы осредняющей напорной трубки
D-образный профиль и усреднение потока

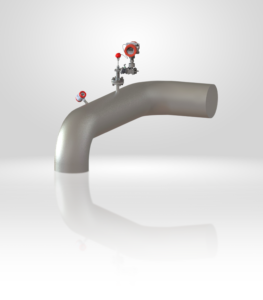

Дельтапаскаль представляет собой цельносварной зонд D-образного сечения с . Фронтальная поверхность оборудована отверстиями для отбора полного давления , тыльная — для статического .
Множественные точки отбора, расположенные на окружностях, образующих равные площади сечения, обеспечивают автоматическое усреднение профиля скорости по всему диаметру трубопровода, что снижает погрешности от турбулентности и неравномерности потока.
Формула расчёта расхода
Объёмный расход определяется по стандартной формуле:
qm=q0 *ρ
qс=q0 *ρ/ρс
где
q0– объемный расход в рабочих условиях, м³/ч;
qm– массовый расход, кг/ч;
qс – объемный расход, приведенный к нормальным (стандартным) условиям, Нм³/ч (Стм³/ч);
D – внутренний диаметр трубопровода с учетом температурного расширения, м. Температурное расширение рассчитывается согласно разделу 5.5 ГОСТ 8.586.1-2005;
К α– коэффициент расхода;
ε – коэффициент расширения измеряемой среды;
ρ — плотность кг/м³ ;
ΔР – перепад давления, измеряемый датчиком перепада давления, Па.
Сравнение с диафрагмами: экономические преимущества
Потери давления и энергопотребление
Параметр | КТМ Дельтапаскаль | Диафрагма стандартная |
Потери давления | ≤7% от ΔP | 50-70% от ΔP |
Экономия энергии насосов | До 90% | Базовая линия |
Динамический диапазон | 10:1 | 4:1 |
Длина прямых участков | 7D/3D | 20D/10D |
Практический пример: на паровой линии DN 300 с перепадом 25 кПа замена диафрагмы на КТМ Дельтапаскаль снизила безвозвратные потери с 12,5 кПа до 1,8 кПа, что эквивалентно экономии 150 МВт·ч электроэнергии в год.
Монтаж и эксплуатация
Преимущества установки:
- Монтаж через одно отверстие DN 12-50 мм
- Отсутствие импульсных линий и конденсатоотводчиков (в интегральных версиях)
- Возможность извлечения под давлением (исполнение Retractable)
- Встроенная система продувки измерительных отверстий
Время монтажа сокращается с 16-24 часов (диафрагма) до 4-6 часов, что критически важно при модернизации действующих производств.
Российская локализация и ПП № 719
Статус локализации
НПП «КуйбышевТелеком-Метрология» осуществляет полный цикл производства в Самарской области: конструирование, мехобработка корпусов, лазерная сварка зондов и градуировка на эталонных стендах.
Включение в ПП № 719 и №878: КТМ «Дельтапаскаль» включён в Каталог промышленной продукции Минпромторга РФ по постановлениям № 719 и № 878, что обеспечивает заказчикам 15% ценовые преференции и приоритет в госзакупках. Все модели зарегистрированы в Госреестре СИ под номером 84221-21 (ФГИС «Аршин»), что даёт электронные свидетельства о поверке и автоматическую проверку статуса калибровки.
ФГИС «Аршин» и цифровая поверка
Все модели КТМ Дельтапаскаль зарегистрированы в Госреестре СИ под номером 84221-21 (ФГИС «Аршин»). Это обеспечивает:
- Электронные свидетельства о поверке
- Автоматическую проверку статуса калибровки
- Соответствие требованиям цифрового документооборота
Промышленное применение
Энергетика и ЖКХ
Районные котельные: учёт природного газа, перегретого пара, теплоносителя в обратной линии. КТМ Дельтапаскаль работает с влажным паром до 30% влажности без потери точности.
ТЭЦ: замена диафрагм на паровых коллекторах снижает потери давления на 15-20 кПа, что позволяет повысить КПД турбин или снизить давление питательных насосов.
Нефтегазовая отрасль
Дожимные насосные станции: измерение дебита нефтяных скважин с содержанием воды до 95%. D-образный профиль предотвращает образование застойных зон и накопление парафинов.
Газораспределительные пункты: коммерческий учёт природного газа по ГОСТ 8.586 с автоматической температурной компенсацией.
Металлургия и химия
Доменное производство: измерение расхода доменного газа при температуре до 710°C и запылённости до 2000 мг/м³. Встроенная продувка предотвращает засорение отборных отверстий.
Производство аммиака: учёт технологических газов в агрессивных средах, материал зонда AISI 316L с дополнительными защитными покрытиями.
Экономическая эффективность
Расчёт окупаемости
Типовой проект: модернизация системы измерения расхода на промышленном объекте
Экономический эффект КТМ Дельтапаскаль vs стандартные диафрагмы:
- Снижение потерь давления с 20-30% до 5-8%
- Экономия на расходах электроэнергии 5-15% при замене сужающих устройств
- Увеличение срока службы насосов на 20% за счёт снижения давления
- Сокращение расходов в 4 раза на демонтаж/монтаж, поверку и обслуживание
- Срок окупаемости: менее 1 года
TCO за 10 лет эксплуатации:
- КТМ Дельтапаскаль: 100% (базовая линия)
- Диафрагмы стандартные: 165% (+65% к стоимости владения)
- Вихревые расходомеры: 140% (+40% к стоимости владения)
Сервисная поддержка
Гарантийный срок: 12-48 месяцев с даты продажи, если иное не указано в договоре
Срок эксплуатации счетчика-расходомера: 18 лет
Заключение
Осредняющая напорная трубка КТМ Дельтапаскаль — это экономически обоснованный выбор для предприятий, стремящихся снизить эксплуатационные расходы без ущерба точности измерений. Российское производство, подтверждённое предстоящим статусом ПП № 719, минимальные потери энергии и простота монтажа делают прибор оптимальной альтернативой диафрагмам.
Получить коммерческое предложение:
Звоните +7 (846) 202-00-65 или оставляйте заявку на ktkprom.com
