Основные характеристики и эксплуатационные особенности наиболее востребованных на российском рынке расходомеров различного назначения, производимых самарским «НПП КуйбышевТелеком-Метрология». Их выбор удовлетворит все индивидуальные требования заказчика, включая оптимальное соотношение цены и качества.
Уход с российского рынка ведущих мировых производителей КИПиА привел к возникновению нескольких проблем:
- Возник недостаток современного оборудования;
- На рынок хлынул поток некачественных приборов, поставляемых некоторыми российскими поставщиками.
На каком производителе остановить свой выбор, как подобрать подходящие для конкретных задач и условий приборы, способные встраиваться в современные измерительные системы? – эти вопросы сегодня приобрели особое значение.
Основанное в 2005 году самарское научно-производственное предприятие «КуйбышевТелеком-Метрология» (КТМ) готово ответить на эти и многие другие вопросы.
Компания производит расходомеры жидкостей, газов и паров, которые не уступают по функциональности, качеству и надежности зарубежным аналогам, а по цене иногда более доступны! Компания выпускает широкие линейки массовых и ультразвуковых расходомеров, поэтому в статье мы остановимся на особенностях наиболее востребованных на рынке контрольно-измерительных приборов КТМ.
Ультразвуковые счетчики-расходомеры
КТМ100 РУС
Для работы с факельными газами, компания разработала ультразвуковой расходомер КТМ100 РУС. Он предназначен для технологического учета газа, мониторинга утечек факельного газа, а также учета массового расхода при переменном составе газа. На данный момент КТМ100 РУС – единственное решение, которое работает с температурой процесса до +500°C и отводом температуры до +330°C. Он не боится агрессивных сред и способен работать в условиях крайнего севера и на морских платформах. Если у вас на процессе высокое содержание капельной жидкости, или механических примесей, то КТМ100 РУС – Ваш выбор! При любом засорении сенсоров, прибор проведет самодиагностику.
Часто бывает так, что рядом с прибором не желательно находиться специалистам. В этом случае, выносной модуль КТМ100 можно удалить от места установки прибора на 1000 м., например в операторную или другие помещения. При этом специальная конструкция прибора, настолько безопасна, что позволяет проводить врезку на работающем процессе, или извлечение сенсоров для имитационной поверки, очистки и диагностики, без остановки процесса, даже под рабочим давлением вплоть до 6,3МПа. Также есть возможность вычисления массового расхода газа без плотномера методикой «Гидрокарбон».
КТМ100 РУС обладает высокой точностью: относительная погрешность однолучевого счетчика при измерении объемного расхода газа в рабочих условиях составляет от 5 до 1,5 %, а двухлучевого – от 3 до 1%. Относительная погрешность вычислений массового расхода составляет не более 0,005 %.
КТМ600 РУС

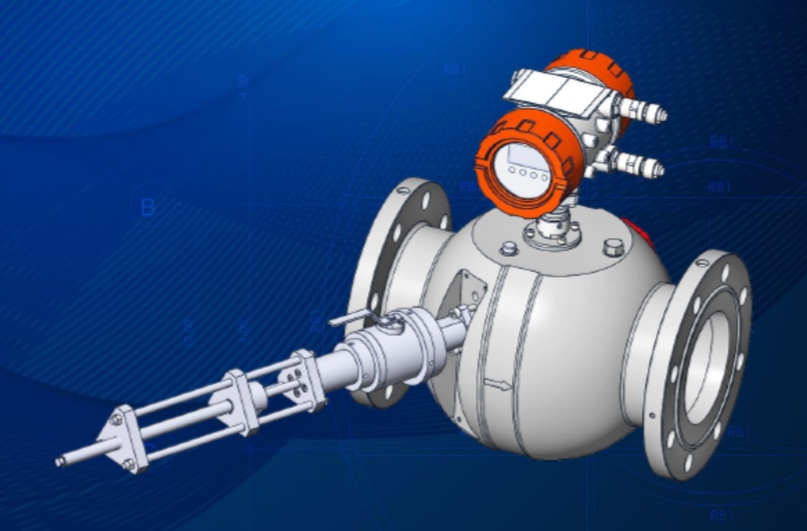

Ещё один прибор КТМ600 РУС разработан проектировщиками компании и применяется для технологического учета природного газа, газа со скважины, в сложных условиях эксплуатации, в том числе при расчете баланса предприятия по межцеховому обмену. Корпус изготавливается из нержавеющей стали, без единого сварочного шва, диаметром до DN1400 включительно и гарантирует абсолютную безопасность и надежную эксплуатацию на газоконденсатных месторождениях для давлений до 55МПа. Мы используем коррозионностойкие стали корпуса, что позволяет применять его для криогенных сред плоть до -194С. Он не заменим при учёте чистых газов таких, как водород и гелий, в которых скорость звука от 1100 до 1500 м/с, что превышает скорость в природном газе в 3 и более раз. Благодаря приемопередатчикам специального исполнения, расположенных в уникальных посадочных карманах, он отлично справляется при измерении грязных и влажных газов, гидратов и газов с высоким содержанием механических примесей с содержанием песка. При этом специальная оснастка позволяет без остановки процесса работы снять сенсор для очистки, диагностики или замены, при этом сэкономив средства и время.
Выпускаемые предприятием счётчики-расходомеры КТМ600 РУС имеют относительную погрешность в зависимости от количества лучей. Например: 4-лучевые версии предназначены для высокоточных измерений с относительной погрешностью ±0,5%, 2-лучевые версии ±0,7 – 1%. Для процессов с высоким содержанием конденсата применяются 2-х лучевые версии с относительной погрешностью ±2%. Следует учесть, что данный ряд погрешностей используется производителем по требованию технического задания, заказчика.
Межповерочный интервал – 4 года. Срок службы – 15 лет
УЗС – 1М

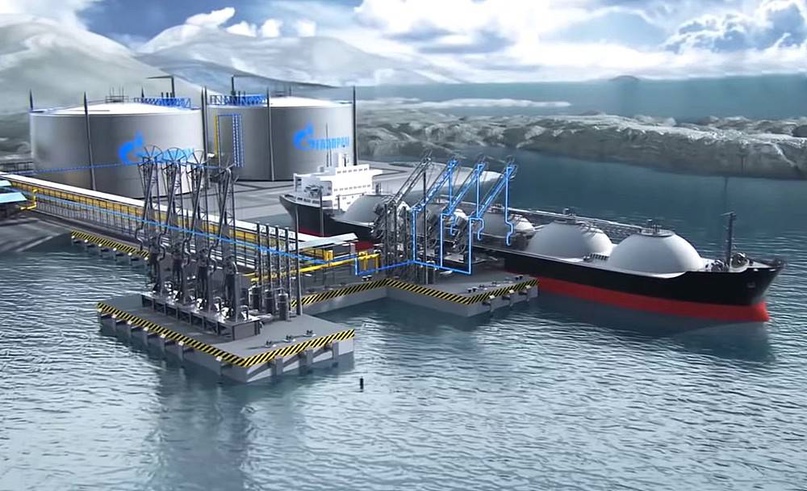

Для измерения скорости потока и объёмного расхода жидкостей компания разработала счётчик УЗС – 1М. На сегодняшний день это единственный ультразвуковой расходомер который может использоваться для учета высокотемпературных жидкостей до +300°C/450°C/550°C, а также для СПГ и других сжиженных газов с температурой до -196°C. Его измеряемой средой могут быть холодные и горячие сточные и пластовые воды, нефть и продукты ее переработки, сжиженные углеводородные газы (СУГ), широкие фракции легких углеводородов (ШФЛУ), а также он измеряет расход высоковязких жидкостей, таких как мазут, гудрон, битум, версия с рубашкой для обогрева .
Расходомер не боится низких температур окружающей среды и может бесперебойно работать в условия крайнего севера при температуре до -70 °С. Если для ваших процессов требуется рабочее давление до 50 МПа, то в этом случае, для надежной и безопасной эксплуатации, производитель рекомендует использовать УЗС-1М с цельноточёной версией корпуса. На данный момент на самарском производстве изготавливаются фланцы под разные диаметры трубопровода от 8мм до 3000 мм.

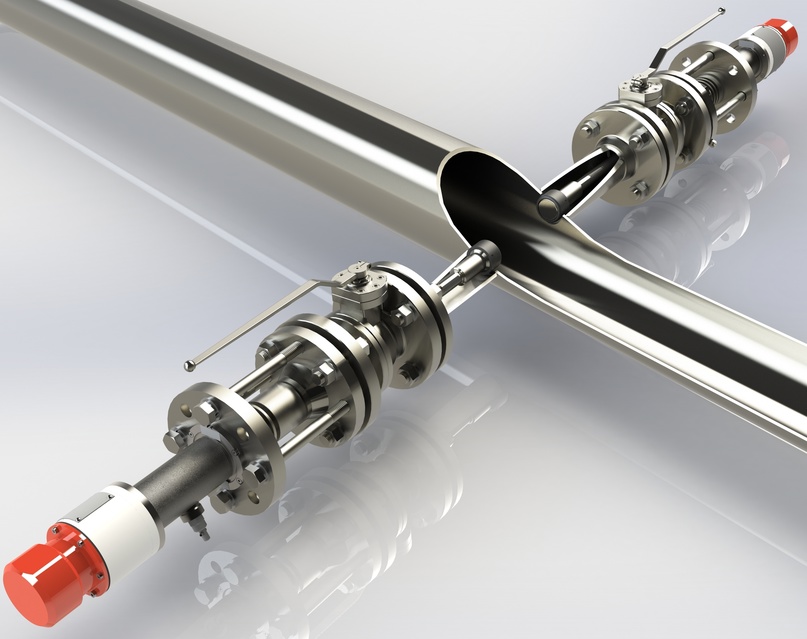

Очень часто на объектах необходимо провести монтаж расходомера на трубопроводе без остановки потока жидкости в трубе, в этом случае необходимо использовать УЗС-1М с лубрикаторным механизмом, достаточно просто перекрыть шаровые краны и отрегулировать сенсоры.
Иногда в компаниях требуется учёт для двух хозяйствующих субъектов. Версия квадро позволяет дублировать данные, благодаря двум независимым счетчикам в одном корпусе, для раздельного учёта Заказчику и Потребителю, что значительно снижает затраты при покупке одного корпуса, вместо двух.
Ещё одна особенность, на которую стоит обратить внимание при выборе расходомера — это точность измерения скорости потока. 1-лучевые версии позволяют достигнуть относительной погрешности ±1%, 2-лучевые версии ±0,5%, 3-лучевые версии ±0,28%. Уже в конце 2023 года предприятие планирует запустить серийное производство 4-лучевой версии прибора для высокоточных измерений с относительной погрешностью ±0,15%

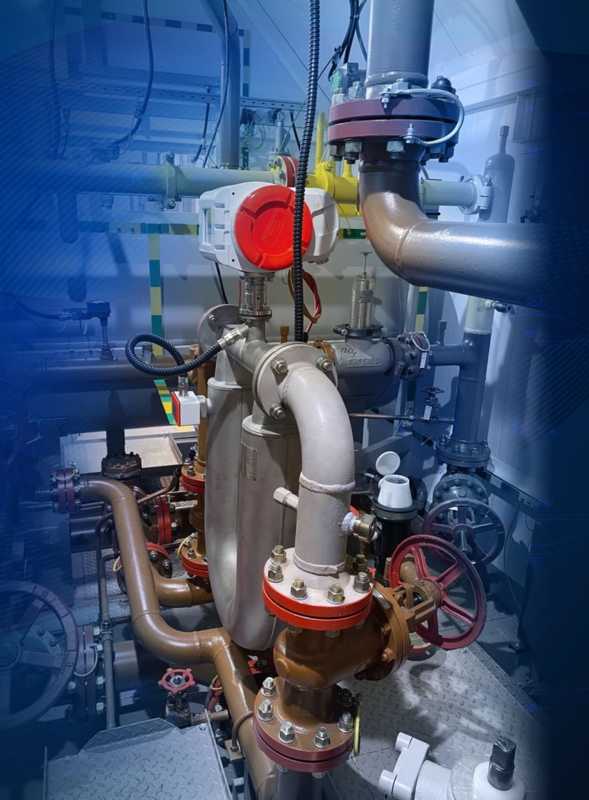

Кориолисовый расходомер КТМ РуМАСС
В 2021 г. на предприятии было запущено серийное производство высокоточных многопараметрических кориолисовых расходомеров КТМ РуМАСС с интеллектуальной функцией самодиагностики. Его уникальность в том, что он может одновременно измерять массовый расход, плотности, температуру различных жидкостей и газов. Данный расходомер имеет широкое применение во многих отраслях промышленности. Он не заменим на процессе, когда необходимо вести учет сред с температурой до +350°С/ 400°С, например, битума, гудрона, мазута, а также криогенных сред, в том числе СПГ с температурой до -196°С.
Создать карусель Добавьте описание Стоит отметить, что кориолисовые расходомеры РуМАСС обладают значительно большим максимальным расходом при одинаковом условном диаметре линии, по сравнению с лучшими зарубежными аналогами. Это достигается за счёт специальной конструкции разделительных коллекторов обеспечивает уменьшенные на 15-20% гидравлические потери, что позволяет значительно экономить на установке расходомера меньшего диаметра на расходах, свойственных большему типоразмеру конкурентов. Наличие современного оборудования на предприятии, позволяет изготавливать расходомеры с монтажными размерами под любой диаметр трубопровода от 8 до 250мм, согласно техническим требованиям заказчика.
Конечно же, основным преимуществом расходомеров КТМ РуМАСС является их высокая точность: поверяемый канал измерения плотности с погрешностью до ±0,2 кг/м³ и измерения температуры с погрешностью ±1°C. Также он может выступать и в качестве полноценного плотномера с функцией компенсации показаний плотности от температуры и давления с точностью до ±0,2 кг/м³, что значительно экономит средства заказчика на покупке плотномера.
Для того чтобы измерительные приборы работали стабильно и своевременно выявляли и устраняли проблему, на предприятии была разработана диагностическая программа Clever Control Tool Software®, которая позволяет автоматически проверять работоспособность расходомеров, отслеживать состояние прибора, выявлять механические повреждения, наличие отложений на стенках измерительных трубок.
Межповерочный интервал расходомера составляет 5 лет, срок службы – 20 лет.
Программное обеспечение
Эффективную работу всех без исключения приборов самарского предприятия обеспечивает эксклюзивное программное обеспечение KTM Smart Stream® собственной разработки, которое входит в комплект поставки всех производимых изделий. Программные модули ПО, объединенные единой оболочкой, активируются в зависимости от конкретного типа подключаемого измерительного устройства.
Метрологические и сервисные услуги
Наряду с поставками технологически независимого, наукоемкого и высокоточного оборудования НТП «КуйбышевТелеком-Метрология» предлагает ряд услуг, позволяющих заказчику не задумываться о дальнейшей эксплуатации прибора. Аккредитованный центр калибровки и поверки компании оборудован газовым и жидкостным поверочными стендами, работающими с аттестованными рабочими эталонами. Служба технической поддержки осуществляет подбор, установку, подключение, настройку, ввод в эксплуатацию и техническое обслуживание установленного оборудования, гарантийное обслуживание и ремонт, технический надзор за оборудованием и др. В число оказываемых службой технической поддержки услуг входят теоретическая и практическая подготовка персонала заказчика.
Обращаясь в компанию «КуйбышевТелеком-Метрология», заказчик знает, что здесь он всегда найдет все необходимое для полного удовлетворения своих потребностей в современных измерительных устройствах, независимо ни от каких внешних ограничений.
Заключение
Высокая квалификация специалистов НПП «КуйбышевТелеком-Метрология», многолетний опыт разработки и производства КИПиА, многолетнее сотрудничество с крупнейшими предприятиями нефтегазовой и химической отраслей промышленности, позволяют не только выпускать высокотехнологичную продукцию с оптимальным соотношением цены и качества, но и адаптировать ее к любым проектам. КТМ разрабатывает и производит измерительное оборудование по индивидуальным проектам: с характеристиками и монтажными размерами, необходимыми заказчику.
Наличие в структуре предприятия собственного научно-технического центра позволяет: создавать приборы, отвечающие специальным требованиям и условиям эксплуатации; консультировать заказчика по возникающим проблемам; постоянно улучшать продукт, программное обеспечение; разрабатывать новые приборы.
