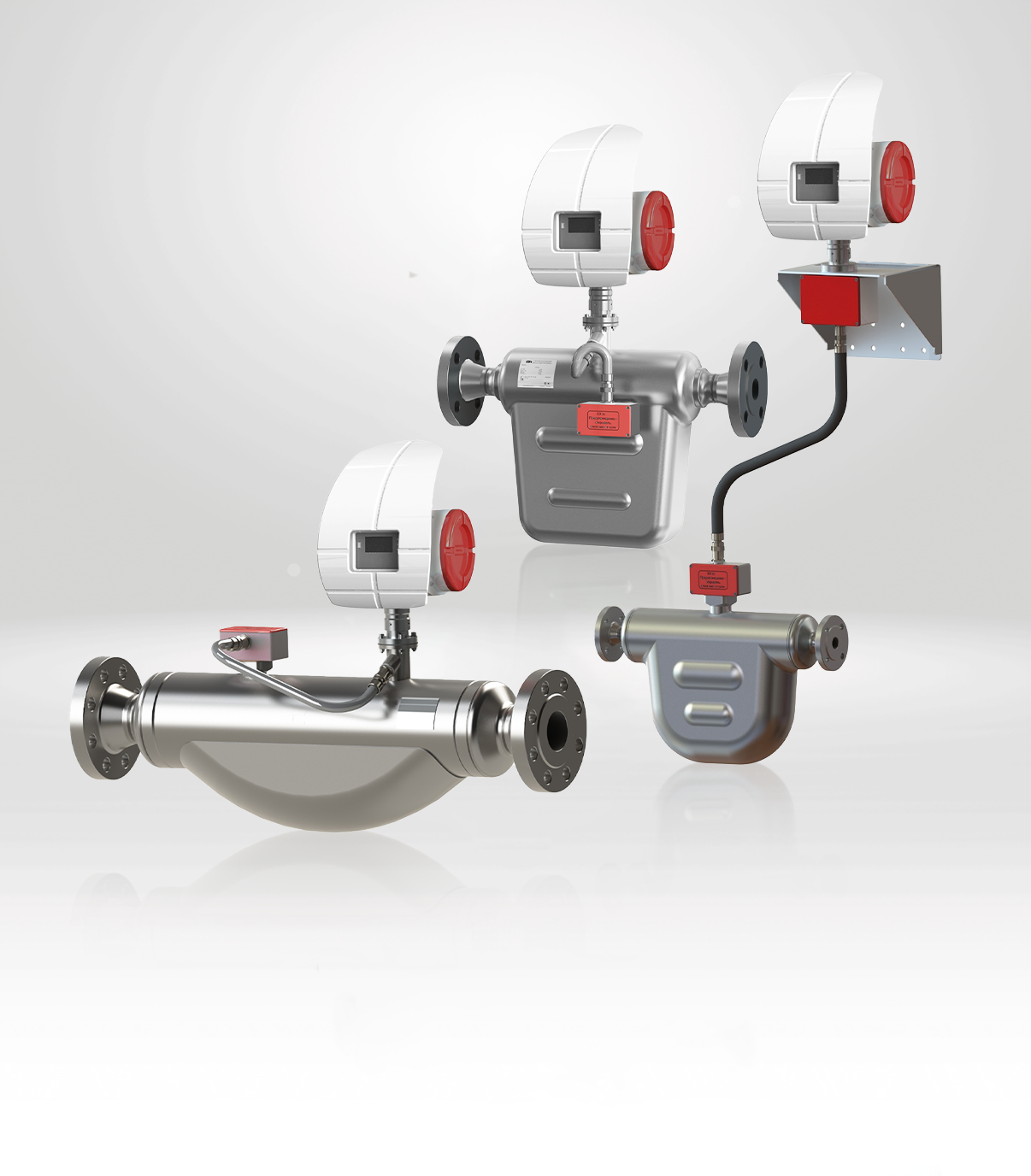

Кориолисовый счетчик-расходомер КТМ РуМАСС F – серия Компактная версия ®

Преимущества Метрологические и технические характеристики Монтажные размеры Документация Видео

Коммерческий и технологический учет количества нефти и нефтепродуктов, газов, СПГ и криогенных сред

Запросить ТКП ФГИС

Преимущества:

Расходомеры с условными диаметрами от 25 до 100 мм;
Высокотемпературное исполнение до +350°С;
Рабочее давление до 20 МПа;
Возможность изготовления с монтажными размерами согласно требованиям заказчика;
Сниженные гидравлические потери на 20% по сравнению с лучшими зарубежными аналогами;
Погрешность измерения ±0,1 – 0,5%;
Учет высоковязких сред;
Компактная версия;
Возможность самодренирования;
МПИ – 5 лет, срок службы – 20 лет.

Наименование параметра		Значение параметра
Диаметр условного прохода, мм		25	50	80	100
Массовый расход, кг/ч:	Номинальный¹⁾	17 000	44 000	130 000	300 000
	Максимальный	22 500	66 000	195 000	450 000
Стабильность нуля ZS⁸⁾, кг/ч		0,85	2,2	6,5	15
Диапазон измерений плотности, кг/м3		от 650 до 2000
Динамический диапазон измерений (от номинального расхода)		1:20⁸⁾
Пределы относительной погрешности измерений (вычислений) δ0, %:
массового расхода и массы жидкости⁹⁾		±0,2³); ±0,25³⁾; ±0,5³⁾
объёмного расхода и объёма жидкости		±0,2³⁾; ±0,25³⁾; ±0,5³⁾
массового расхода сжиженного природного газа и других криогенных сред		±0,5
массового расхода природного газа и других газовых сред		±0,5; ± 0,35⁵⁾
при имитационном методе поверки		δ₀ + 0,1
массы и массового расхода брутто нефти/нефтепродуктов при прямом и косвенном методе динамических измерений по ГОСТ 8.587		±0,25
массы и массового расхода нетто нефти/нефтепродуктов при прямом и косвенном методе динамических измерений по ГОСТ 8.587		±0,35
Повторяемость массового и объёмного расхода рабочей среды, %		±0,05
Погрешность измерений плотности, кг/м³		±10⁴⁾; ±5; ±1; ±0,5; ±0,3⁷⁾; ±0,2⁶⁾
Повторяемость измерения плотности, кг/м³		±0,1
Погрешность измерений температуры, ºС		±1
Повторяемость температуры, ºС		±0,2
Температура рабочей среды, ºС	стандартное интегральное исполнение	от минус 60 до плюс 125²⁾
	стандартное разнесённое исполнение	от минус 60 до плюс 200²⁾
	криогенное исполнение (разнесенное)	от минус 196 до плюс 80²⁾
	высокотемпературное исполнение (разнесенное)	от минус 10 до плюс 350²⁾
_______________ ¹⁾ Номинальный расход Q_ном – расход, при котором значение перепада давления на измерительном приборе при использовании в качестве среды воды с температурой от 20 °С до 25 °С и давлением от 0,1 до 0,2 МПа составляет приблизительно 0,1 МПа; ²⁾ С функцией компенсации показаний расхода и плотности по температуре; ³⁾ При калибровке и/или поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда; ⁴⁾ При имитационной поверке; ⁵⁾ При калибровке на газе с использованием калибровочных коэффициентов; ⁶⁾ При калибровке в лаборатории под условия места эксплуатации; ⁷⁾ При калибровке в рабочих условиях на месте эксплуатации с помощью поточного плотномера, рабочего эталона; ⁸⁾ При массовом расходе Q < 0,05·Qном относительная погрешность измерений рассчитывается по формуле ; ⁹⁾ При поверке расходомеров в составе СИКН, СИКНП или АСН, допускается их дальнейшая эксплуатация с пределом допускаемой относительной погрешности измерений массового расхода (массы) жидкости ±0,25% в качестве рабочего и ±0,2% в качестве контрольного.

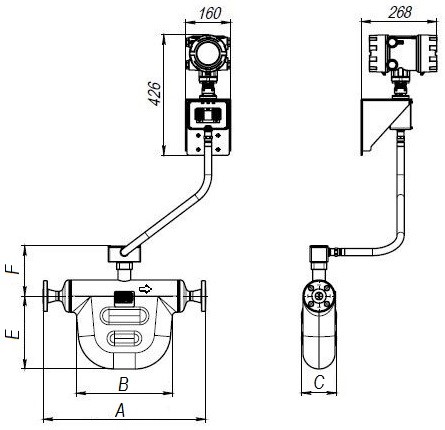

КТМ РуМАСС F 025:

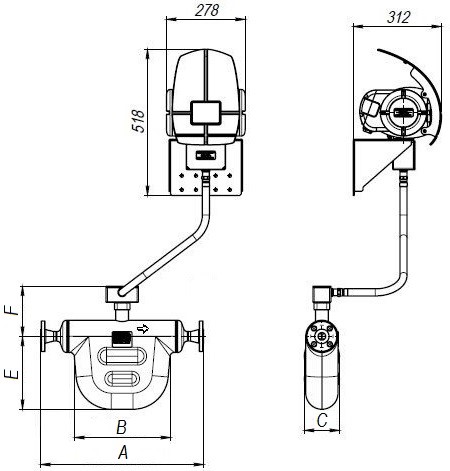

а) с БОИ Лайт;	б) с БОИ стандартного исполнения

Габаритные размеры счетчика-расходомера кориолисового
Типоразмеры	Размер А, мм	Размер B, мм	Размер C, мм	Размер E, мм	Размер F, мм
КТМ РуМАСС F 025	541-631 *	338	124	258	177
_______________ * В зависимости от фланцевого исполнения

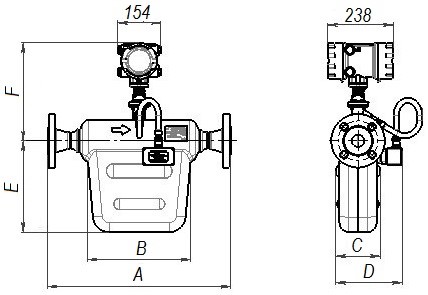

КТМ РуМАСС F 050 интегрального исполнения:

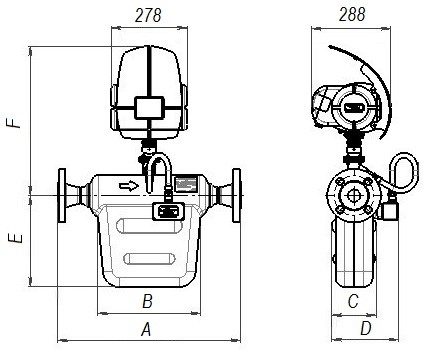

а) с БОИ Лайт;	б) с БОИ стандартного исполнения

Габаритные размеры счетчика-расходомера кориолисового
Типоразмеры	Размер А, мм	Размер B, мм	Размер C, мм	Размер D, мм	Размер E, мм	Размер F, мм
						БОИ Лайт	БОИ стандартного исполнения
КТМ РуМАСС F 050	591-705 *	371	162	242	332	356	554
_______________ * В зависимости от фланцевого исполнения

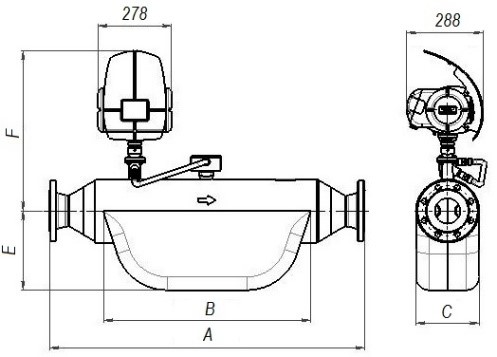

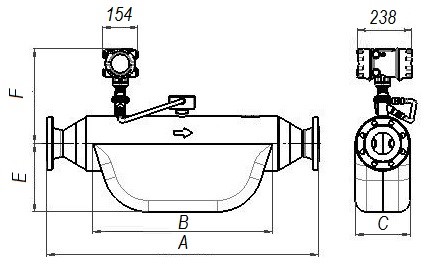

КТМ РуМАСС F 080-100 интегрального исполнения:
а) с БОИ Лайт;	б) с БОИ стандартного исполнения

Габаритные размеры счетчика-расходомера кориолисового
Типоразмеры	Размер А, мм	Размер B, мм	Размер C, мм	Размер E, мм	Размер F, мм
					БОИ Лайт	БОИ стандартного исполнения
КТМ РуМАСС F 080	906-1054 *	578	180	202	381,7	569,6
КТМ РуМАСС F 100	1152-1390 *	788	240	300	416,7	606,7
_______________ * В зависимости от фланцевого исполнения
