Кориолисовый счетчик-расходомер КТМ РуМАСС ®

Преимущества Технические характеристики Монтажные размеры Документация Видео

Коммерческий и технологический учет количества нефти и нефтепродуктов, газов, СПГ и криогенных сред

Запросить ТКП ФГИС

Преимущества:

Значительно бОльший расход Q_max при одинаковом Ду линии по сравнению с ведущими
мировыми компаниями;
Расходомеры с условными диаметрами от 8 до 250 мм изготавливаются на собственном
производстве полного цикла;
Высокотемпературное исполнение до +350°С/+400°С;
Рабочее давление до 40 МПа;
Сниженные гидравлические потери на 15-20% по сравнению с лучшими зарубежными
аналогами;
Функция вычисления массы нефти и нефтепродуктов (калькулятор нефти);
Встроенная функция коррекции по давлению и температуре;
Метрологически обеспеченный, поверяемый канал измерения плотности с погрешностью
до ±0,2 кг/м³;
Метрологически обеспеченный, поверяемый канал измерения температуры;
Учет СПГ до -196 °С и других криогенных сред;
Диагностика состояния измерительных трубок Clever Control Tool Software^® * ;
Возможность беспроливной поверки расходомера без снятия либо со снятием с
трубопровода, а также проливки расходомера при помощи компакт-прувера или
трубопоршневой установки (ТПУ);
МПИ – 5 лет, срок службы – 20 лет;
Возможность изготовления с монтажными размерами согласно требованиям заказчика.

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

Диаметр условного прохода, мм

100

200

250

Массовый расход, кг/ч:

номинальный¹⁾

1300

3820

18290

50580

177750

566892

762000

1340000

максимальный

2100

7500

30050

91700

293400

645000

1470000

2550000

Диапазон измерений плотности, кг/м3

от 650 до 2000

Температура рабочей среды, ºС

от -196 до +400²⁾

Избыточное давление рабочей среды, МПа

до 40

Относительная погрешность измерения (вычисления) δ0, %:

— массового расхода и массы жидкости⁹⁾

±0,1; ±0,15 ±0,2³⁾; ±0,25³⁾; ±0,5³⁾

-объёмного расхода и объёма жидкости

±0,11; ±0,15; ±0,2³⁾; ±0,25³⁾; ±0,5³⁾

-массового расхода сжиженного природного газа и других криогенных сред

±0,5

-массового расхода природного газа и других газовых сред

±0,5; ± 0,35⁵⁾

-при имитационном методе поверки

δ0 + 0,1

-массы и массового расхода брутто нефти/нефтепродуктов при прямом и косвенном методе динамических измерений по ГОСТ 8.587

±0,25

-массы и массового расхода нетто нефти/нефтепродуктов при прямом и косвенном методе динамических измерений по
ГОСТ 8.587

±0,35

Повторяемость массового и объёмного расхода рабочей среды, %

±0,05

Динамический диапазон измерений (от номинального расхода)

1:20⁸⁾

Стабильность нуля ZS⁸⁾, кг/ч

0,065

0,16

0,65

6,8

Погрешность измерений плотности, кг/м3

±10⁴⁾; ±5; ±1; ±0,5; ±0,3⁷⁾; ±0,2⁶⁾

Повторяемость измерения плотности, кг/м3

±0,1

Погрешность измерений температуры, ºС

±1

Повторяемость температуры, ºС

±0,2

Межповерочный интервал, лет

Температура окружающей среды, °С

от — 50 до + 60

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254 (IEC 60529)

IP66/IP67 – корпус измерительный и БОИ стандартного исполнения;

IP66/IP68 – БОИ исполнения Лайт

Маркировка взрывозащиты БОИ:

— БОИ стандартного исполнения

1Ex db eb [ia Ga] IIB T6 Gb X

1Ex db eb [ia Ga] IIC T6 Gb X

— БОИ исполнения Лайт

1Ex db e [ia Ga] IIB T6 Gb X

1Ex db e [ia Ga] IIC T6 Gb X

Маркировка взрывозащиты корпуса измерительного

0Ex ia IIB T6…T1 Ga X

0Ex ia IIC T6…T1 Ga X

Выводы и интерфейсы:

— частотный (сигнал периода времени TPS)/импульсный выход;

— аналоговый конфигурируемый выход токовая петля с поддержкой HART;

— RS-485 с поддержкой Modbus RTU и Modbus ASCII;

— Ethernet с поддержкой Modbus TCP;

— аналоговый вход для датчиков температуры и давления, токовая петля с поддержкой HART

Напряжение питания постоянного тока¹⁰⁾, В

от 12 до 30

Потребляемая мощность, Вт, не более

Срок средней наработки на отказ, ч, не менее

150 000

Срок службы, лет

Примечания:

¹⁾ Номинальный расход Q_ном – расход, при котором значение перепада давления на измерительном приборе при использовании в качестве среды воды с температурой от 20 °С до 25 °С и давлением от 0,1 до 0,2 МПа составляет приблизительно 0,1 МПа;

²⁾ С функцией компенсации показаний расхода и плотности по температуре;

³⁾ При калибровке калибровке и/или поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда;

⁴⁾ При имитационной поверке;

⁵⁾ При калибровке на газе с использованием калибровочных коэффициентов;

⁶⁾ При калибровке в лаборатории под условия места эксплуатации;

⁷⁾ При калибровке в рабочих условиях на месте эксплуатации с помощью поточного плотномера, рабочего эталона;

⁸⁾ При массовом расходе Q < 0,05·Q_ном относительная погрешность измерений рассчитывается по формуле

⁹⁾ При поверке расходомеров в составе СИКН, СИКНП или АСН, допускается их дальнейшая эксплуатация с пределом допускаемой относительной погрешности измерений массового расхода (массы) жидкости ±0,25% в качестве рабочего и ±0,2% в качестве контрольного;

¹⁰⁾ 220В, 50 Гц с использованием преобразователя напряжения.

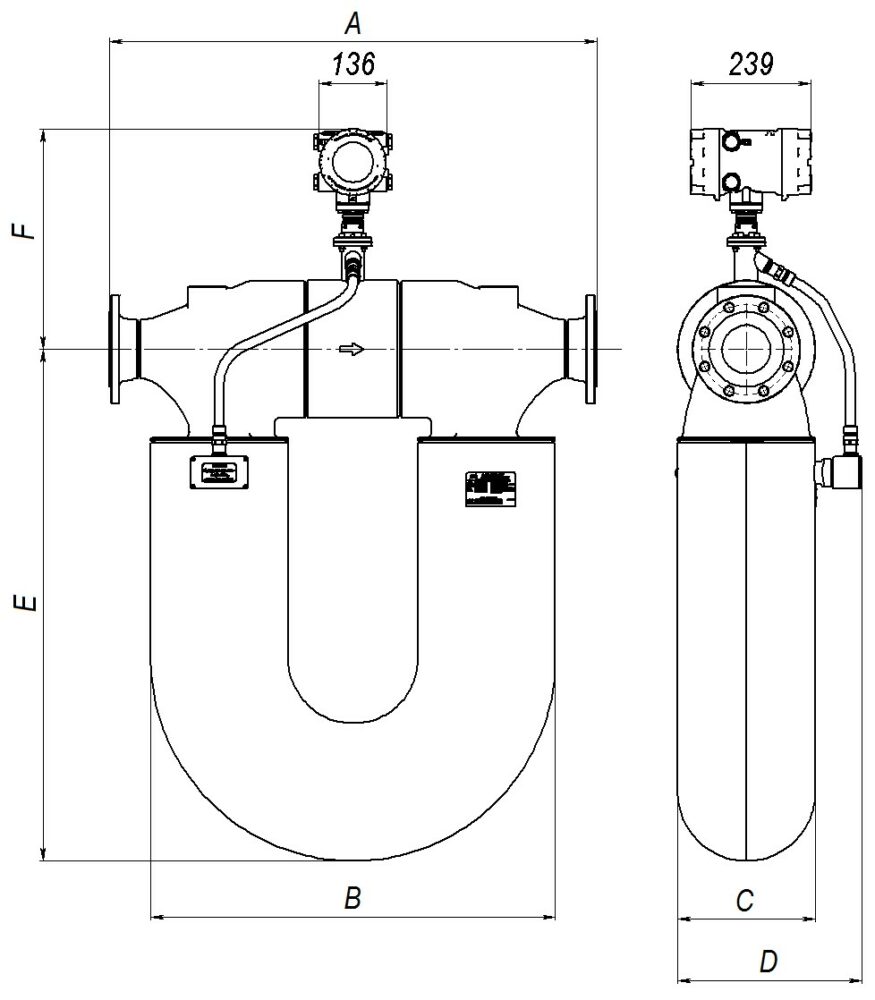

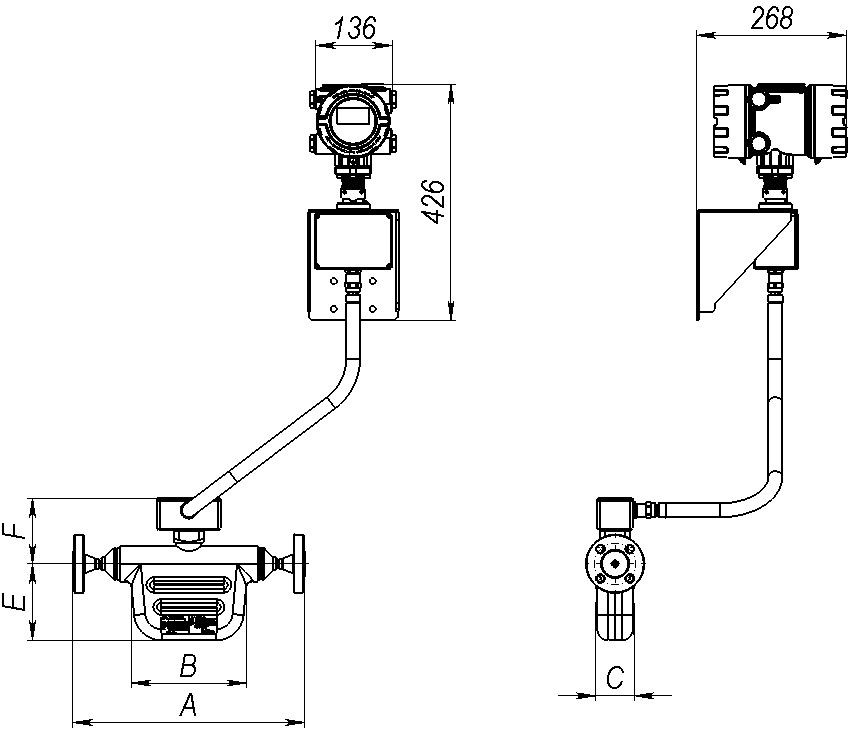

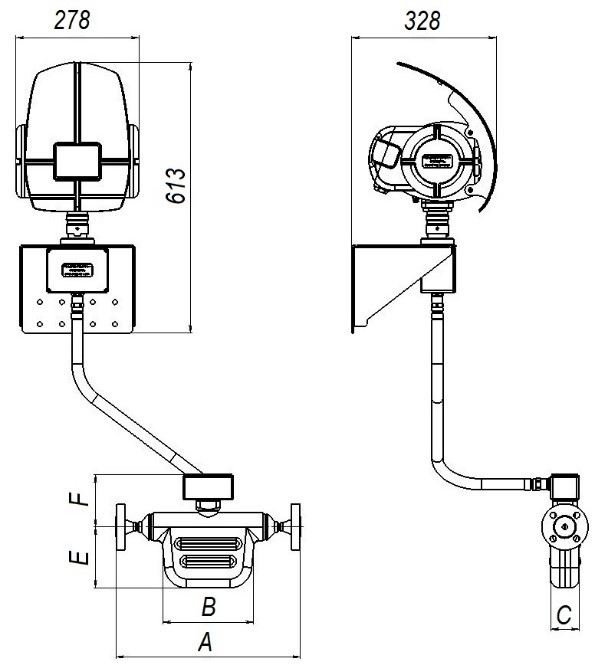

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКА-РАСХОДОМЕРА

счетчик-расходомер КТМ РуМАСС 250:

а)

б)

а) с БОИ стандартного исполнения; б) с БОИ исполнения Лайт

Фланцы на КТМ РуМАСС 250 стандартного и криогенного исполнений

Код	DN	PN	Стандарт	Тип фланца	Тип уплотнительной поверхности	Размер А, мм	Масса (с БОИ станд.), кг	Масса (с БОИ Лайт), кг	Масса (без БОИ), кг
801	DN200	–	DIN 32676	Hygienic fitting	–	964	336	327	314
821	DN200	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1084	383	374	361
822	DN200	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	1084	383	374	361
823	DN200	PN40	EN 1092-1	Weld neck flange	Type B1	1084	376	367	354
824	NPS8	CL150	ASME B 16.5	Weld neck flange	Raised face	1111	375	366	353
831	NPS8	CL300	ASME B 16.5	Weld neck flange	Raised face	1131	400	391	378
841	DN200	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1168	443	434	421
842	DN200	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	1168	443	434	421
843	DN200	PN100	EN 1092-1	Weld neck flange	Type B2	1168	435	426	413
844	NPS8	CL600	ASME B 16.5	Weld neck flange	Raised face	1175	444	435	422
921	DN250	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1118	409	400	387
922	DN250	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	1118	409	400	387
923	DN250	PN40	EN 1092-1	Weld neck flange	Type B1	1118	403	394	381
924	NPS10	CL150	ASME B 16.5	Weld neck flange	Raised face	1111	390	381	368
931	NPS10	CL300	ASME B 16.5	Weld neck flange	Raised face	1143	429	420	407
941	DN250	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1222	505	496	483
942	DN250	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	1222	505	496	483
943	DN250	PN100	EN 1092-1	Weld neck flange	Type B2	1222	497	488	475
944	NPS10	CL600	ASME B 16.5	Weld neck flange	Raised face	1213	516	507	494

счетчик-расходомер КТМ РуМАСС 200:

а)

б)

а) с БОИ стандартного исполнения; б) с БОИ исполнения Лайт

Фланцы на КТМ РуМАСС 200 стандартного и криогенного исполнений

Код	DN	PN	Стандарт	Тип фланца	Тип уплотнительной поверхности	Размер А, мм	Масса (с БОИ станд.), кг	Масса (с БОИ Лайт), кг	Масса (без БОИ), кг
701	DN150	–	DIN 32676	Hygienic fitting	–	938	303	295	281
721	DN150	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1032	328	320	306
722	DN150	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	1032	328	320	306
723	DN150	PN40	EN 1092-1	Weld neck flange	Type B1	1032	325	316	303
724	NPS6	CL150	ASME B 16.5	Weld neck flange	Raised face	1060	326	317	304
731	NPS6	CL300	ASME B 16.5	Weld neck flange	Raised face	1079	344	335	322
741	DN150	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1112	368	359	346
742	DN150	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	1112	368	359	346
743	DN150	PN100	EN 1092-1	Weld neck flange	Type B2	1112	359	349	337
744	NPS6	CL600	ASME B 16.5	Weld neck flange	Raised face	1117	373	391	351
801	DN200	–	DIN 32676	Hygienic fitting	–	938	304	295	282
821	DN200	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1058	351	342	329
822	DN200	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	1058	351	342	329
823	DN200	PN40	EN 1092-1	Weld neck flange	Type B1	1058	344	335	322
824	NPS8	CL150	ASME B 16.5	Weld neck flange	Raised face	1085	342	333	320
831	NPS8	CL300	ASME B 16.5	Weld neck flange	Raised face	1105	368	359	346
841	DN200	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1142	410	402	388
842	DN200	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	1142	410	402	388
843	DN200	PN100	EN 1092-1	Weld neck flange	Type B2	1142	402	393	380
844	NPS8	CL600	ASME B 16.5	Weld neck flange	Raised face	1149	412	403	390

счетчик-расходомер КТМ РуМАСС 100:

а)

б)

а) с БОИ стандартного исполнения; б) с БОИ исполнения Лайт

Фланцы на КТМ РуМАСС 100 стандартного и криогенного исполнений

Код	DN	PN	Стандарт	Тип фланца	Тип уплотнительной поверхности	Размер А, мм	Масса (с БОИ станд.), кг	Масса (с БОИ Лайт), кг	Масса (без БОИ), кг
601	100mm	10K	JIS B 2220	Weld neck flange	Raised face	999	239	230	217
611	100mm	20K	JIS B 2220	Weld neck flange	Raised face	1011	243	234	221
621	DN100	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	999	245	237	223
622	DN100	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	999	245	236	223
623	DN100	PN40	EN 1092-1	Weld neck flange	Type B1	999	243	235	221
624	DN100	PN40	EN 1092-1	Weld neck flange	Type D	999	243	234	221
625	NPS4	CL150	ASME B 16.5	Weld neck flange	Raised face	1021	245	237	223
631	NPS4	CL300	ASME B 16.5	Weld neck flange	Raised face	1041	255	246	233
641	DN100	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1049	259	250	237
642	DN100	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	1049	258	250	236
643	DN100	PN100	EN 1092-1	Weld neck flange	Type B1	1049	257	248	235
644	DN100	PN100	EN 1092-1	Weld neck flange	Type D	1049	256	248	234
645	NPS4	CL600	ASME B 16.5	Weld neck flange	Raised face	1084	261	256	239
701	150mm	10K	JIS B 2220	Weld neck flange	Raised face	999	252	240	230
721	DN150	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1018	258	250	236
722	DN150	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	1018	258	249	236
723	DN150	PN40	EN 1092-1	Weld neck flange	Type B1	1018	256	247	234
724	DN150	PN40	EN 1092-1	Weld neck flange	Type D	1018	255	247	233
725	NPS6	CL150	ASME B 16.5	Weld neck flange	Raised face	1024	253	245	231
731	NPS6	CL300	ASME B 16.5	Weld neck flange	Raised face	1049	272	263	250
741	DN150	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	1099	293	284	271
742	DN150	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	1099	292	284	270
743	DN150	PN100	EN 1092-1	Weld neck flange	Type B1	1099	289	280	267
744	DN150	PN100	EN 1092-1	Weld neck flange	Type D	1099	288	280	266
754	NPS6	CL600	ASME B 16.5	Weld neck flange	Raised face	1105	281	273	259

счетчик-расходомер КТМ РуМАСС 80:

а)

б)

а) с БОИ стандартного исполнения; б) с БОИ исполнения Лайт

Фланцы на КТМ РуМАСС 80 стандартного и криогенного исполнений

Код	DN	PN	Стандарт	Тип фланца	Тип уплотнительной поверхности	Размер А, мм	Масса (с БОИ станд.), кг	Масса (с БОИ Лайт), кг	Масса (без БОИ), кг
501	DN80	–	DIN 32676	Hygienic fitting	–	813	130		108
502	80mm	10K	JIS B 2220	Weld neck flange	Raised face	848	136		114
511	80mm	20K	JIS B 2220	Weld neck flange	Raised face	848	138		116
521	DN80	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	840	139		117
522	DN80	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	840	139		117
523	DN80	PN40	EN 1092-1	Weld neck flange	Type B1	832	139		117
524	DN80	PN40	EN 1092-1	Weld neck flange	Type D	832	139		117
525	NPS3	CL150	ASME B 16.5	Weld neck flange	Raised face	856	140		118
531	NPS3	CL300	ASME B 16.5	Weld neck flange	Raised face	875	144		122
541	DN80	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	904	149		127
542	DN80	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	904	149		127
543	DN80	PN100	EN 1092-1	Weld neck flange	Type B1	872	147		125
544	DN80	PN100	EN 1092-1	Weld neck flange	Type D	872	147		125
545	NPS3	CL600	ASME B 16.5	Weld neck flange	Raised face	894	145		123
621	DN100	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	860	144		122
622	DN100	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	860	144		122
623	DN100	PN40	EN 1092-1	Weld neck flange	Type B1	845	143		121
624	DN100	PN40	EN 1092-1	Weld neck flange	Type D	845	143		121
625	NPS4	CL150	ASME B 16.5	Weld neck flange	Raised face	865	144		122
631	NPS4	CL300	ASME B 16.5	Weld neck flange	Raised face	889	154		132
641	DN100	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	924	159		137
642	DN100	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	924	159		137
643	DN100	PN100	EN 1092-1	Weld neck flange	Type B1	896	156		134
644	DN100	PN100	EN 1092-1	Weld neck flange	Type D	896	156		134
645	NPS4	CL600	ASME B 16.5	Weld neck flange	Raised face	932	155		133

счетчик-расходомер КТМ РуМАСС 50:

а)

б)

а) с БОИ стандартного исполнения; б) с БОИ исполнения Лайт

Фланцы на КТМ РуМАСС 50 стандартного и криогенного исполнений

Код	DN	PN	Стандарт	Тип фланца	Тип уплотнительной поверхности	Размер А, мм	Масса (с БОИ станд.), кг	Масса (с БОИ Лайт), кг	Масса (без БОИ), кг
301	DN40	–	DIN 32676	Hygienic fitting	–	543	54	46	32
302	40mm	10K	JIS B 2220	Weld neck flange	Raised face	548	58	49	36
311	40mm	20K	JIS B 2220	Weld neck flange	Raised face	548	58	50	36
321	DN40	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	561	59	50	37
322	DN40	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	561	58	50	36
323	DN40	PN40	EN 1092-1	Weld neck flange	Type B1	547	58	50	36
324	DN40	PN40	EN 1092-1	Weld neck flange	Type D	547	58	50	36
325	NPS1½	CL150	ASME B 16.5	Weld neck flange	Raised face	581	58	50	36
331	NPS1½	CL300	ASME B 16.5	Weld neck flange	Raised face	594	60	52	38
341	DN40	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	605	62	54	40
342	DN40	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	605	62	54	40
343	DN40	PN100	EN 1092-1	Weld neck flange	Type B1	580	62	54	40
344	DN40	PN100	EN 1092-1	Weld neck flange	Type D	580	62	54	40
345	NPS1½	CL600	ASME B 16.5	Weld neck flange	Raised face	605	61	53	39
401	DN50	–	DIN 32676	Hygienic fitting	–	543	54	46	32
421	DN50	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	561	60	52	38
422	DN50	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	561	60	52	38
423	DN50	PN40	EN 1092-1	Weld neck flange	Type B1	553	60	52	38
424	DN50	PN40	EN 1092-1	Weld neck flange	Type D	553	60	52	38
425	NPS2	CL150	ASME B 16.5	Weld neck flange	Raised face	581	59	51	37
431	NPS2	CL300	ASME B 16.5	Weld neck flange	Raised face	594	62	54	40
441	DN50	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	607	66	58	44
442	DN50	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	607	66	58	44
443	DN50	PN100	EN 1092-1	Weld neck flange	Type B1	580	65	57	43
444	DN50	PN100	EN 1092-1	Weld neck flange	Type D	580	65	57	43
445	NPS2	CL600	ASME B 16.5	Weld neck flange	Raised face	600	63	55	41

счетчик-расходомер КТМ РуМАСС 25:

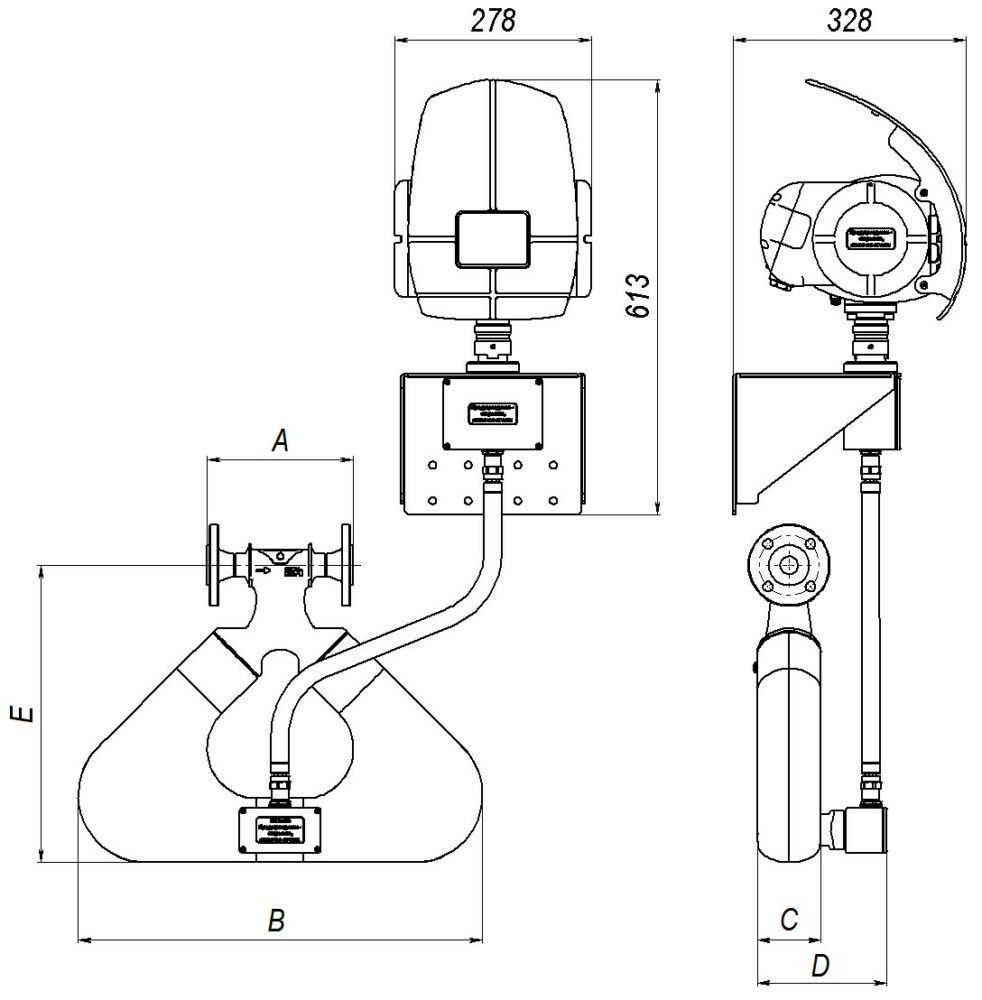

а)

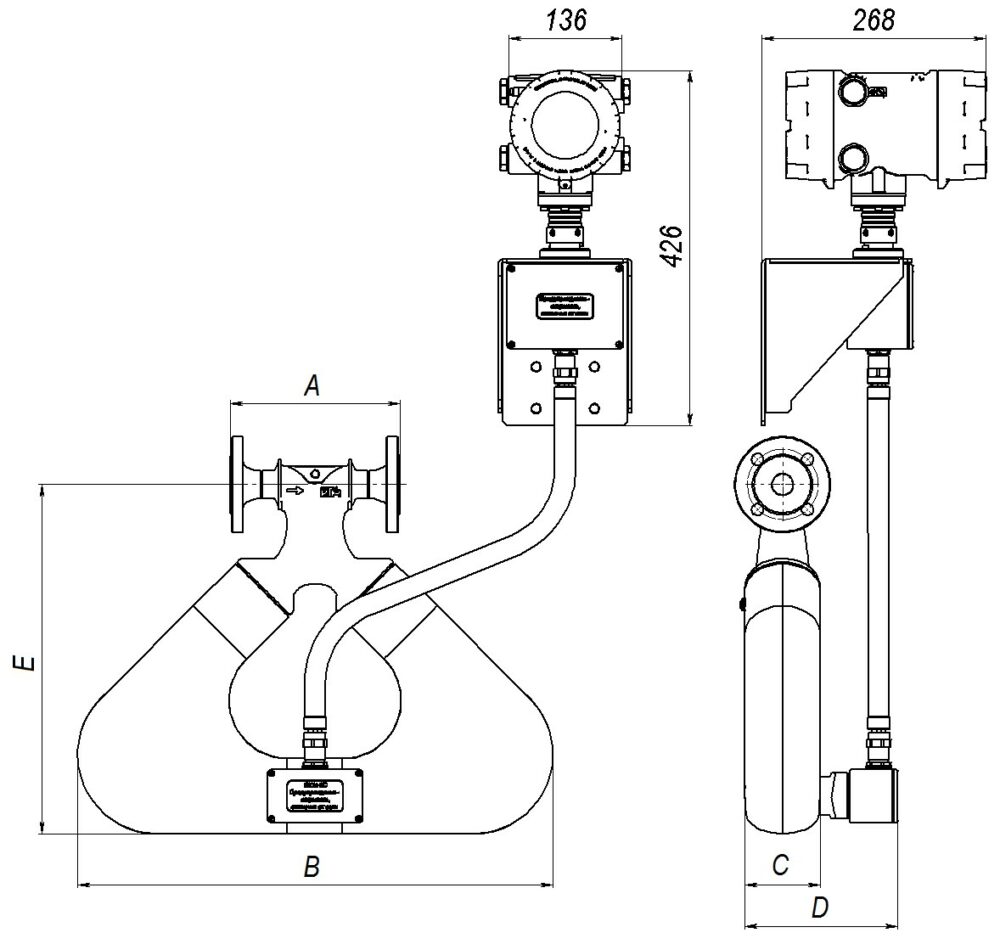

б)

а) с БОИ стандартного исполнения; б) с БОИ исполнения Лайт

Фланцы на КТМ РуМАСС 25 стандартного и криогенного исполнений

Код	DN	PN	Стандарт	Тип фланца	Тип уплотнительной поверхности	Размер А, мм	Масса (с БОИ станд.), кг	Масса (с БОИ Лайт), кг	Масса (без БОИ), кг
201	DN25	–	DIN 32676	Hygienic fitting	–	213	43	35	17
202	25mm	10K	JIS B 2220	Weld neck flange	Raised face	211	46	37	20
211	25mm	20K	JIS B 2220	Weld neck flange	Raised face	211	46	38	20
221	DN25	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	204	46	37	20
222	DN25	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	204	46	37	20
223	DN25	PN40	EN 1092-1	Weld neck flange	Type B1	211	46	37	20
224	DN25	PN40	EN 1092-1	Weld neck flange	Type D	211	46	37	20
225	NPS1	CL150	ASME B 16.5	Weld neck flange	Raised face	236	45	37	19
231	NPS1	CL300	ASME B 16.5	Weld neck flange	Raised face	248	47	38	21
241	DN25	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	244	48	40	22
242	DN25	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	244	48	40	22
243	DN25	PN100	EN 1092-1	Weld neck flange	Type B1	244	49	40	23
244	DN25	PN100	EN 1092-1	Weld neck flange	Type D	244	49	40	23
245	NPS1	CL600	ASME B 16.5	Weld neck flange	Raised face	260	47	39	21
341	NPS1½	CL600	ASME B 16.5	Weld neck flange	Raised face	260	49	41	23

счетчик-расходомер КТМ РуМАСС 15:

а)

б)

а) с БОИ стандартного исполнения; б) с БОИ исполнения Лайт

Фланцы на КТМ РуМАСС 15 стандартного и криогенного исполнений

Код	DN	PN	Стандарт	Тип фланца	Тип уплотнительной поверхности	Размер А, мм	Масса (с БОИ станд.), кг	Масса (с БОИ Лайт), кг	Масса (без БОИ), кг
101	DN15	–	DIN 32676	Hygienic fitting	–	151	33	24	7
102	15mm	10K	JIS B 2220	Weld neck flange	Raised face	177	34	26	8
111	15mm	20K	JIS B 2220	Weld neck flange	Raised face	183	34	26	8
121	DN15	PN40	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	191	34	26	8
122	DN15	PN40	ГОСТ 33259	11 (приварной встык)	D (паз)	191	34	26	8
123	DN15	PN40	EN 1092-1	Weld neck flange	Type B1	191	35	26	9
124	DN15	PN40	EN 1092-1	Weld neck flange	Type D	191	35	26	9
125	NPS½	CL150	ASME B 16.5	Weld neck flange	Raised face	211	34	25	8
131	NPS½	CL300	ASME B 16.5	Weld neck flange	Raised face	221	34	26	8
141	DN15	PN100	ГОСТ 33259	11 (приварной встык)	B (соединительный выступ)	205	35	27	9
142	DN15	PN100	ГОСТ 33259	11 (приварной встык)	D (паз)	205	35	27	9
143	DN15	PN100	EN 1092-1	Weld neck flange	Type B1	205	35	27	9
144	DN15	PN100	EN 1092-1	Weld neck flange	Type D	205	35	27	9
145	NPS½	CL600	ASME B 16.5	Weld neck flange	Raised face	233	35	26	9
221	DN25	PN40	EN 1092-1	Weld neck flange	Type B1	195	35	27	9
222	DN25	PN40	EN 1092-1	Weld neck flange	Type D	195	35	27	9
