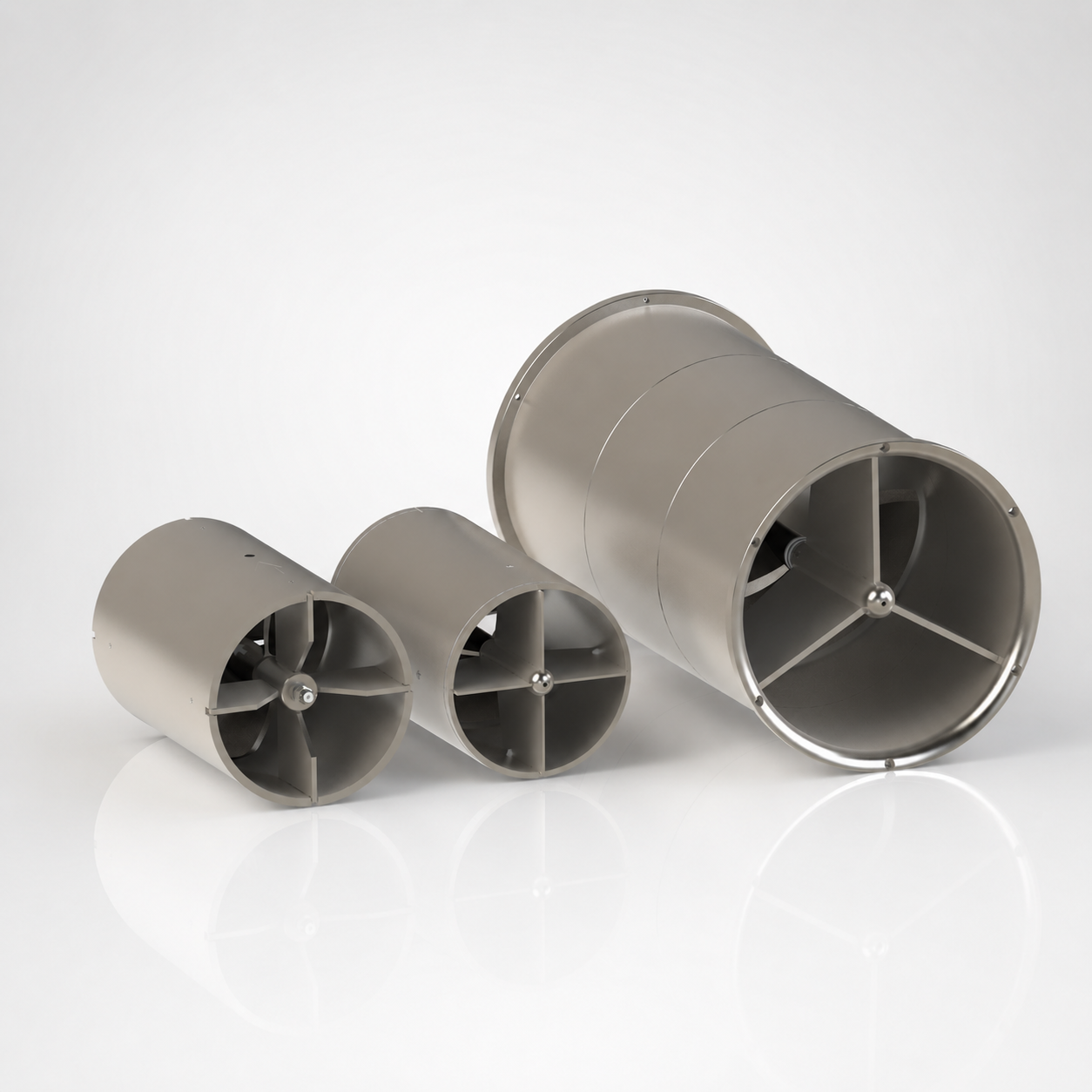

Картридж KTM ROTAFLEX

Преимущества:

  • Сменный модуль турбинного расходомера KTM ROTAFLEX, выполненный в виде отдельного картриджа для удобства обслуживания и быстрой замены без изменения корпуса расходомера;

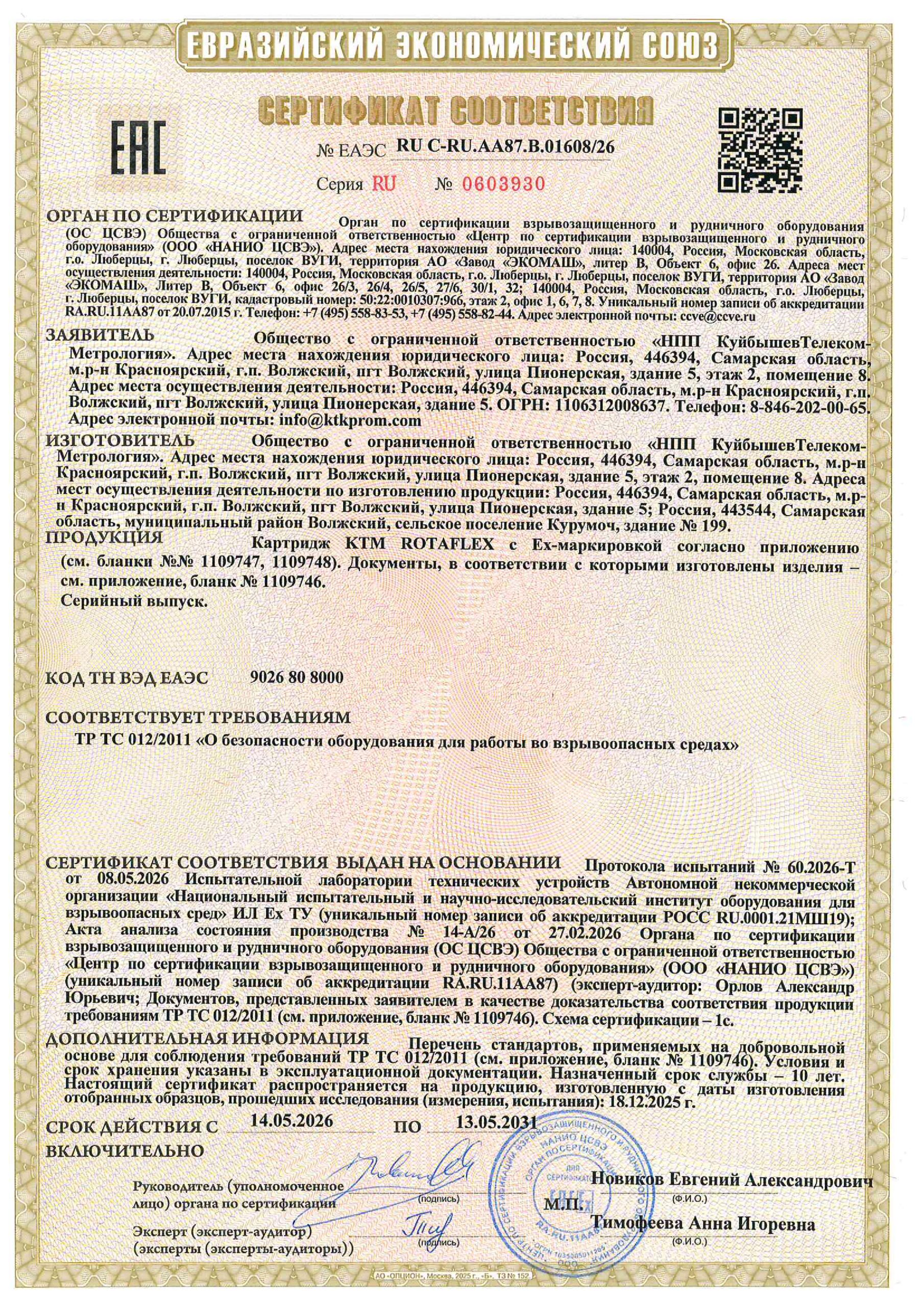

  • Работа в невзрывоопасных и взрывоопасных зонах классов 0, 1 и 2 для газовых сред по ГОСТ 31610.0‑2019, ГОСТ ISO/DIS 80079‑37‑2013, ГОСТ 32407‑2013;
  • Предел давления ограничивается допустимым давлением для расходомера, в составе которого применяется картридж, а также химическими свойствами рабочей среды, зависимыми от давления, указанного заказчиком;
  • Высокая точность измерений: предел допускаемой относительной погрешности ±0,15%, среднеквадратичное отклонение случайной составляющей погрешности 0,02%.;
  • Широкий диапазон расхода при Ду 250: минимальный 90 м³/ч и максимальный 2200 м³/ч в зависимости от исполнения и материала турбины. Для Ду 400: минимальный — 310 м³/ч, максимальный — 4500 м³/ч.;
  • Диапазон температур рабочей среды от минус 45 до плюс 180 °С.;
  • Допускаемая кинематическая вязкость рабочей среды: до 100 сСт- для DN250, до 160 сСт – для DN400;
  • Возможность замены картриджей иностранных расходомеров «MVTM Smith Meter» DN250 и «Heliflu TZN» DN250, «Heliflu TZN» DN400 при сохранении конструкции, размеров и функционала соответствующего исполнения;
  • Применение коррозионностойких материалов корпуса и статоров (титан, алюминиевый сплав, нержавеющая сталь, композит армированный углеволокном) ; (Допускается по согласованию с заказчиком и/или по требованию договора поставки изготавливать компоненты из материалов отличных от указанных при условии согласования с сертифицирующей организацией);
  • Повышенная надёжность: срок средней наработки на отказ не менее 70 000 ч, назначенный срок службы 10 лет.

Технические характеристики

Наименование параметра

Значение параметра

Максимальное рабочее давление, кПа

Предел давления ограничивается допустимым давлением для расходомера, в составе которого применяется картридж, а также химическими свойствами рабочей среды, зависимыми от давления, указанного заказчиком

Рабочая среда

нефть, нефтепродукты, масла, вода, гликоли, глицерин, теплоносители, химикаты, промышленные жидкости

Температура окружающей (рабочей) среды, ºС

от минус 45 до плюс 180

Наибольшая кинематическая

вязкость рабочей среды, сСт

100¹

160²

Ex-маркировка

0Ex h IIB Т6…Т2 Ga X

Рекомендуемая фильтрация рабочей среды, мм

не более 2

Назначенный срок службы, лет

10

Срок средней наработки на отказ, ч

не менее 70 000

Примечания

¹ Для DN250.

² Для DN400.



Совместимость с расходомерами

Условное обозначение исполнения картриджа

Диаметр условного проходного сечения, мм

Совместимая модель расходомера

Схема подключения магнитоиндукционных датчиков (МИД) *)

Типовой код в обозначении картриджа

Тип М

250

КТМ ROTAFLEX 250-Х-Х-1-…;

«MVTM Smith Meter» DN250

Схема №1

250-Х-1-1

Схема №2

250-Х-2-1

Схема №3

250-Х-3-1

Схема №4

250-Х-4-1

Схема №5

250-Х-5-1

Тип Н

250

КТМ ROTAFLEX 250-Х-0-3-…;

«Heliflu TZN» DN250

Не влияет на исполнение картриджа

250-Х-0-3

400

КТМ ROTAFLEX 400-Х-0-3-…;

«Heliflu TZN» DN400

400-Х-0-3

*Допускается по согласованию с заказчиком и/или по требованию договора поставки изготавливать картриджи со схемами подключения МИД отличными от указанных при условии согласования с сертифицирующей организацией.



Картриджи исполнения «тип М» имеют дополнительные различия в исполнениях для разных схем подключения датчиков по их количеству и расположению на следующие варианты:

  • один датчик – схема №1;

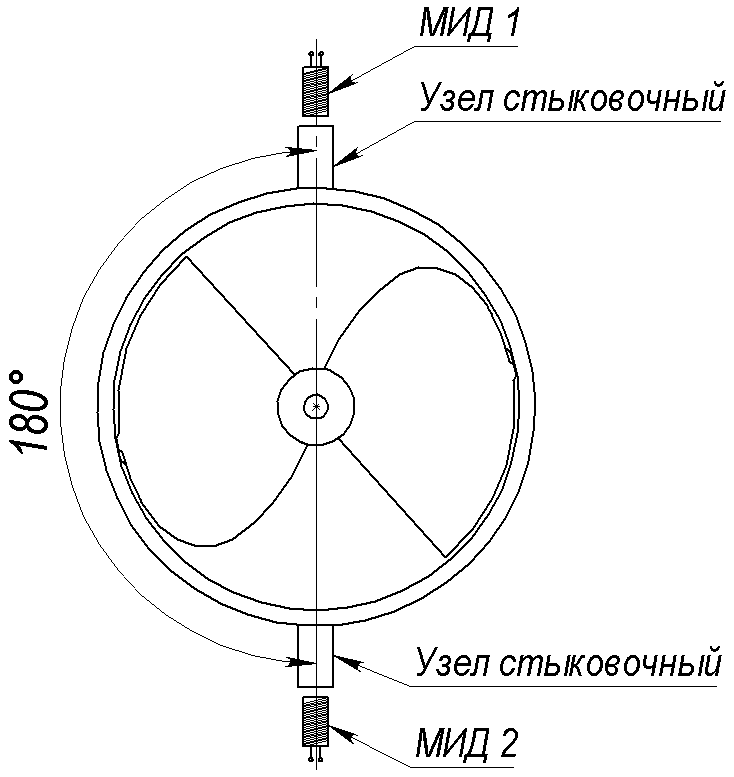

  • два МИД, расположенные под углом в 180° – схема №2;

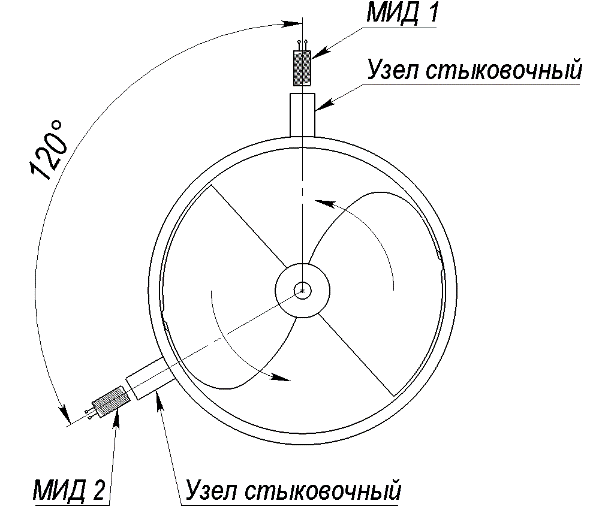

  • два МИД, расположенные под углом в 120° – схема №3.

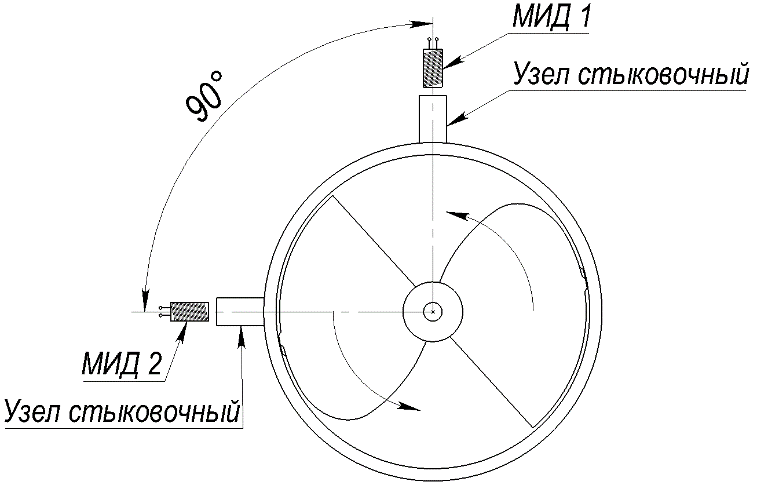

  • два МИД, расположенные под углом в 90° – схема №4.

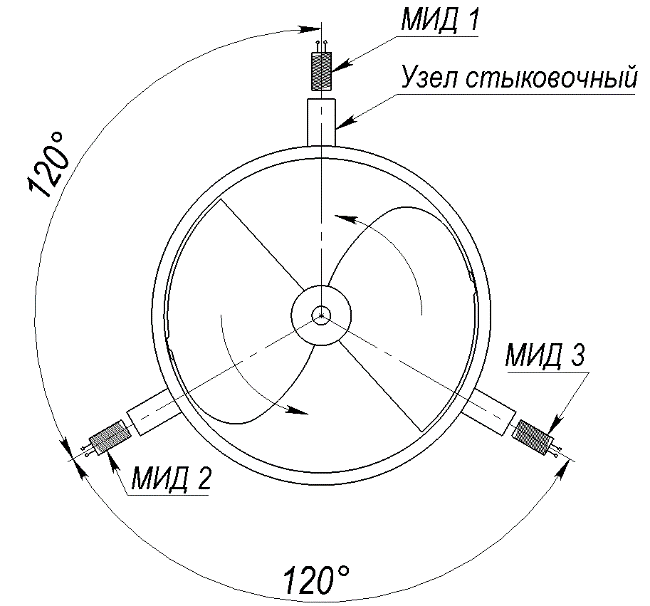

  • три МИД, расположенные под углом в 120° – схема №5.



Схемы подключения МИД

Схема №1

Схема №2

Схема №3

Схема 1 Схема 2 Схема 3

Схема №4

Схема №5

Схема 4 Схема 5

Характеристики исполнений картриджа

Наименование параметра

Значение параметра

Условное обозначение исполнения картриджа

Тип М

Тип Н

Диаметр условного проходного сечения, мм

250

250

400

Материал турбины в соответствии с обозначением по приложению Б в РЭ (в разделе документы)

0

1

2

3

0

1

2

3

0

1

2

3

Наибольший объемный расход рабочей среды, м³/ч

1990

1194

2100

2000

2000

1200

2200

2000

4000

3400

4500

3800

Наименьший объемный расход рабочей среды, м³/ч

199

119

350

100

200

120

230

90

400

340

450

310
